KENETIC / INŻYNIERIA

Wiele systemów.
Jedna całość.

Instalacje teletechniczne

Instalacje teletechniczne według ISO/IEC 11801 i PN-EN 50173: trasy kablowe, RACK 19 cali, cross-connect, bonding i koordynacja BIM — Poznań.

Porozmawiajmy o inwestycji Odkryj rozwiązania ↓

Trasowanie. Montaż. Uruchomienie. Poznaj możliwości

01 / Zakres techniczny

Zakres prac dopasowany do specyfiki obiektu.

Okablowanie według ISO/IEC 11801 i PN-EN 50173

Projektujemy architekturę okablowania ogólnego i dobieramy kategorię komponentów oraz klasę kanału do usług przewidzianych w obiekcie. Parametry potwierdzamy pomiarami właściwymi dla łącza stałego lub kanału; sama kategoria nadrukowana na kablu nie stanowi certyfikacji toru.

Trasy kablowe i separacja instalacji

Wykonujemy koryta siatkowe, drabinki, wsporniki i przepusty z zachowaniem promieni gięcia, wypełnienia, separacji od obwodów energetycznych oraz dostępności serwisowej. Trasy PH90 stosujemy tylko tam, gdzie wymaga tego projekt ochrony przeciwpożarowej, jako kompletny przebadany system zamocowań i kabli.

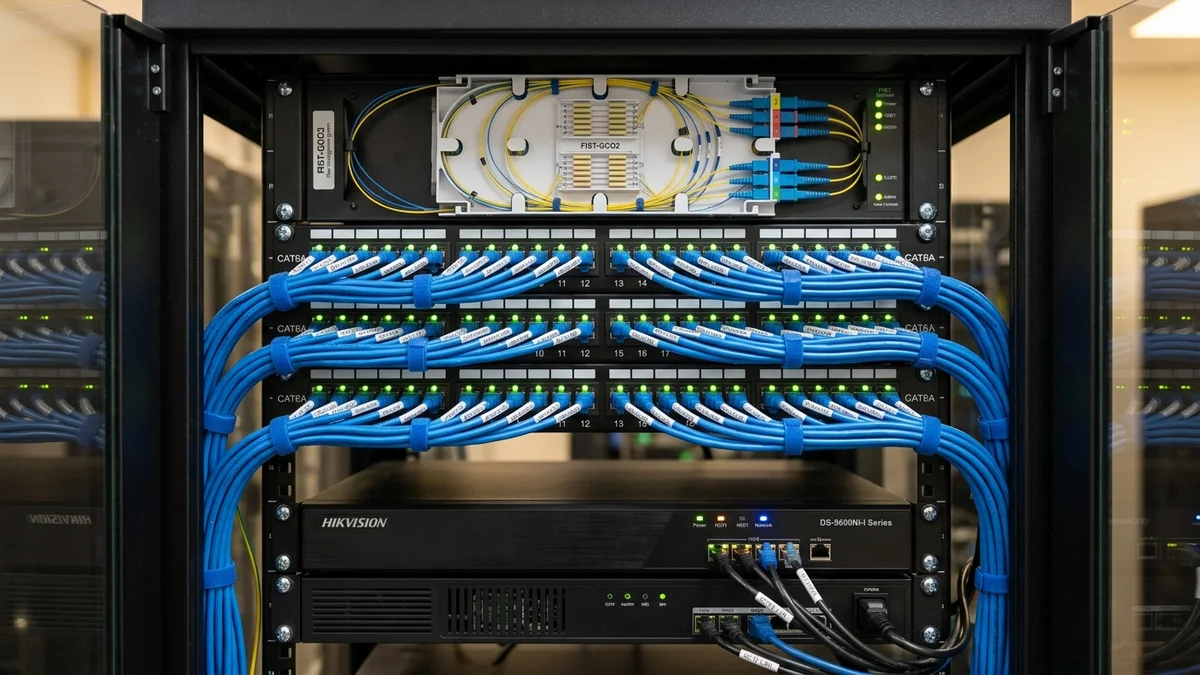

Szafy RACK 19 cali

Dobieramy rozmiar szafy, wentylację, zasilanie, PDU, organizery, zapas portów i miejsce na urządzenia aktywne. Patch panele, przełączniki i przełącznice światłowodowe opisujemy spójnym systemem identyfikacji powiązanym z dokumentacją powykonawczą.

Cross-connect i zarządzanie połączeniami

Organizujemy punkty dystrybucyjne i pola krosowe tak, aby zmiany usług nie wymagały ingerencji w okablowanie stałe. Prowadzimy ewidencję portów, relacji panel–gniazdo, włókien, VLAN-ów i rezerw, ograniczając ryzyko przypadkowych rozłączeń.

Bonding i szyny wyrównawcze

Metalowe elementy infrastruktury teletechnicznej, szafy i trasy obejmujemy połączeniami wyrównawczymi zgodnie z projektem ochrony przeciwporażeniowej i wymaganiami PN-EN 50310. Nie traktujemy ekranu kabla jako zamiennika prawidłowo zaprojektowanego uziemienia i połączeń wyrównawczych.

Koordynacja BIM i kolizje międzybranżowe

Przed montażem weryfikujemy modele i rzuty względem konstrukcji, HVAC, instalacji elektrycznych, wodnych i stref pożarowych. Kolizje raportujemy do uzgodnienia, a zatwierdzone przebiegi przenosimy na obiekt i aktualizujemy w dokumentacji powykonawczej.

02 / Standard wykonawczy

Od analizy dokumentacji po protokół odbioru.

Przed przystąpieniem do prac szczegółowo analizujemy dokumentację techniczną, warunki obiektowe oraz wymagania inwestora i zarządcy obiektu.

Wszystkie instalacje wykonujemy zgodnie z aktualnymi polskimi i europejskimi normami technicznymi, z zachowaniem reżimu technologicznego i czytelnym oznaczeniem każdego obwodu.

Zapewniamy pełne wsparcie podczas odbiorów technicznych, sporządzamy dokumentację powykonawczą oraz protokoły pomiarowe akceptowane przez instytucje kontrolne.

03 / Zintegrowane systemy
