Systemy sygnalizacji pożaru SSP

Projektujemy, montujemy i uruchamiamy adresowalne systemy sygnalizacji pożaru Schrack Seconet Integral EvoxX. Łączymy właściwie zbilansowane pętle X-LINE, wielosensorową detekcję CUBUS, zweryfikowaną matrycę przyczynowo-skutkową oraz cyfrową dokumentację SVAR.

Detekcja. Sygnalizacja. Współpraca. Poznaj możliwości

01 / Centrala i technologia pętli

Integral EvoxX i pętla X-LINE.

01

Do 250 elementów na pętli

Integral X-LINE może obsłużyć do 250 adresowalnych elementów: czujek, ROP, sygnalizatorów oraz modułów wejść i wyjść. Rzeczywisty zakres potwierdzamy obliczeniami konfiguracji i bilansem prądowym.

02

Do 3500 metrów przewodu

Maksymalna długość pętli X-LINE wynosi do 3500 m. Wartość osiągalna w konkretnym projekcie zależy między innymi od typu i liczby urządzeń, poboru prądu, przekroju przewodów, rezystancji trasy oraz dopuszczalnych parametrów producenta.

03

Izolator zwarć w każdym elemencie

Elementy X-LINE mają zintegrowane izolatory zwarć. Pozwala to ograniczyć skutki zwarcia do odcinka pomiędzy izolatorami, podczas gdy pozostała część pętli może nadal komunikować się z centralą.

04

Integral EvoxX

Modułowa i redundantna architektura Integral EvoxX pozwala budować systemy od pojedynczej centrali po sieci wielocentralowe oraz integrować je z urządzeniami ochrony przeciwpożarowej i automatyką budynku.

02 / Ciągłość działania

Pętla klasy A — odporność na pojedyncze uszkodzenie.

Pętla klasy A jest dołączona do centrali z obu stron. Przy pojedynczej przerwie centrala może komunikować się z urządzeniami z przeciwnych kierunków, dzięki czemu jedno przerwanie przewodu nie powinno odciąć całej pętli.

Przy zwarciu izolatory odłączają uszkodzony odcinek, a pozostałe elementy są obsługiwane z obu stron pętli. Zakres wyłączonego fragmentu zależy od położenia izolatorów i miejsca zwarcia.

Klasa A nie oznacza odporności na dowolną liczbę uszkodzeń. Dwie niezależne przerwy, dwa zwarcia albo kombinacja dwóch uszkodzeń mogą odciąć urządzenia znajdujące się pomiędzy nimi. Dlatego przebieg pętli, rozmieszczenie izolatorów i separację tras analizujemy już na etapie projektu.

03 / Detekcja pożaru

Wielosensorowa detekcja Integral CUBUS.

01

Ocena dymu i temperatury

Wielosensorowe czujki CUBUS analizują parametry dymu i temperatury, a w odpowiednich modelach również dodatkowe wielkości pożarowe. Centrala ocenia ich przebieg łącznie, zamiast traktować każdy sygnał jako odizolowany próg.

02

Ocena sygnatury zjawiska

Algorytmy porównują dynamikę i relację mierzonych parametrów z charakterystykami zjawisk pożarowych. Dobór trybu pracy dostosowujemy do ryzyka, wentylacji, zapylenia i normalnych procesów występujących w pomieszczeniu.

03

Ograniczanie alarmów zwodniczych

Właściwa konfiguracja wielosensorowa pomaga odróżniać rzeczywiste zagrożenie od krótkotrwałych zakłóceń. Nie zastępuje jednak prawidłowego rozmieszczenia czujek, utrzymania instalacji ani analizy warunków środowiskowych.

04 / Sterowania pożarowe

Matryca przyczynowo-skutkowa wykonuje scenariusz pożarowy.

01

Oddymianie i klapy pożarowe

Sterujemy centralami oddymiania, klapami dymowymi i przeciwpożarowymi oraz wentylatorami pożarowymi. Kontrolujemy rozkaz, sygnał zwrotny i stan uszkodzenia.

02

HVAC i wentylacja bytowa

Zatrzymujemy lub przełączamy centrale wentylacyjne zgodnie ze scenariuszem, ograniczając transport dymu pomiędzy strefami pożarowymi.

03

Windy i urządzenia transportowe

Realizujemy zjazd pożarowy, blokadę wybranych przystanków i przekazanie windy do właściwego trybu pracy, zgodnie z projektem urządzeń dźwigowych.

04

Bramy, drzwi i kontrola dostępu

Zwalniamy trzymacze drzwi, zamykamy bramy przeciwpożarowe i odblokowujemy przejścia ewakuacyjne w logice fail-safe.

05

Integracja z DSO

SSP przekazuje do DSO zweryfikowane sygnały wyzwalające, strefę alarmu i kolejność ewakuacji. Podczas prób potwierdzamy zgodność komunikatu z matrycą sterowań.

06

Próby pełnego scenariusza

Każdą zależność sprawdzamy od pobudzenia czujki lub ROP, przez decyzję centrali, aż po stan urządzenia wykonawczego i właściwy sygnał zwrotny.

05 / Aplikacja inżynierska

SVAR — cyfrowe uruchomienie i serwis SSP.

SVAR wiąże adres elementu z numerem seryjnym, pętlą, strefą, pomieszczeniem i pozycją na rzucie. Dzięki temu dokumentacja logiczna centrali odpowiada urządzeniu faktycznie zamontowanemu na obiekcie.

Wizualizacja pętli pokazuje kolejność elementów, ich aktualny status oraz odcinek, na którym należy szukać przerwy lub zwarcia. Historia urządzenia przechowuje wyniki testów, usterki, zdjęcia i zmiany wykonane podczas uruchomienia.

Podczas kontrolowanych prób SVAR prowadzi technika przez kolejne elementy i rejestruje wynik zadziałania. Testowane strefy oraz wyjścia mogą być obsługiwane w uzgodnionym trybie serwisowym, co ogranicza ryzyko niezamierzonego alarmowania lub uruchomienia urządzeń poza zakresem próby.

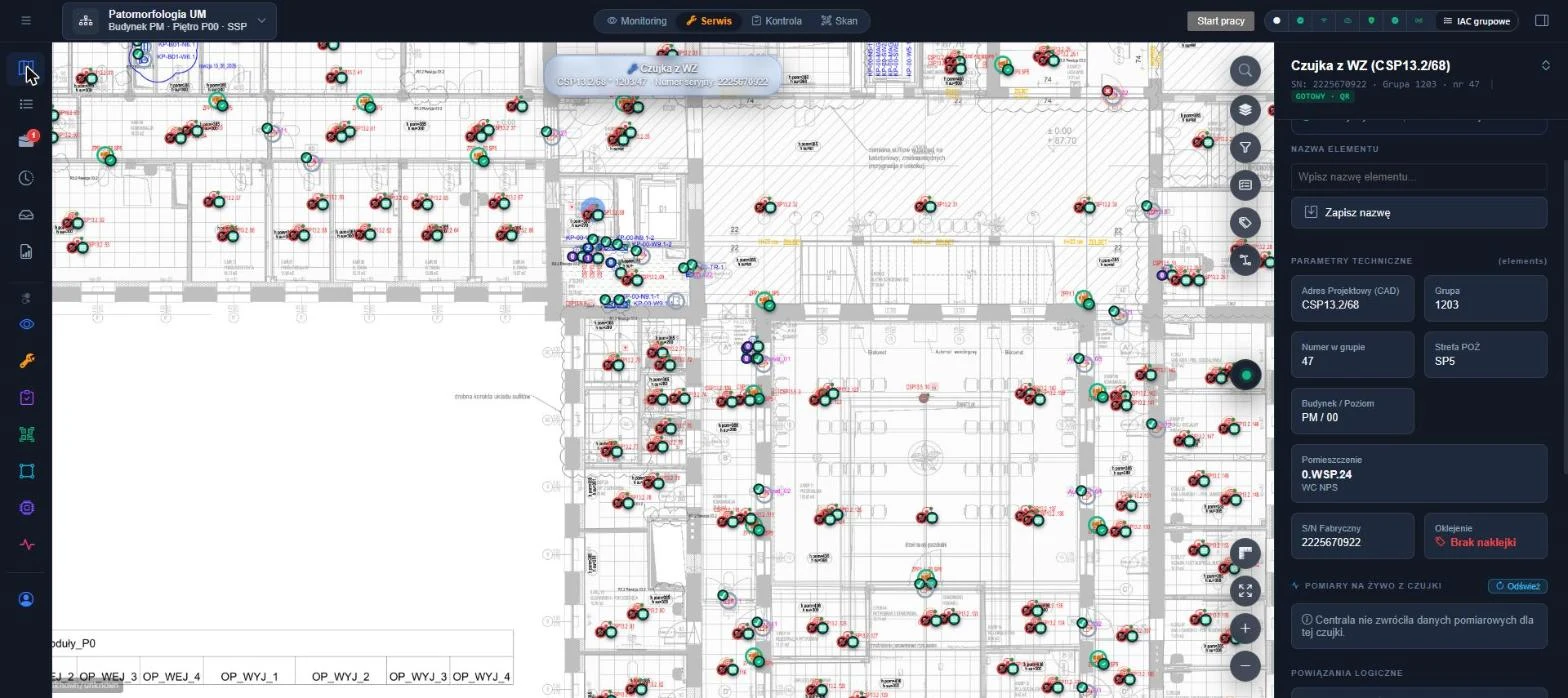

Adres i numer seryjny czujki w aplikacji SVAR
01

Adres i numer seryjny

Jednoznaczne przypisanie fizycznego urządzenia do adresu, pętli, strefy i lokalizacji.

Wizualizacja urządzeń SSP i przebiegu pętli w SVAR
02

Wizualizacja pętli

Czytelna kolejność urządzeń, status komunikacji oraz wsparcie lokalizacji przerw i zwarć.

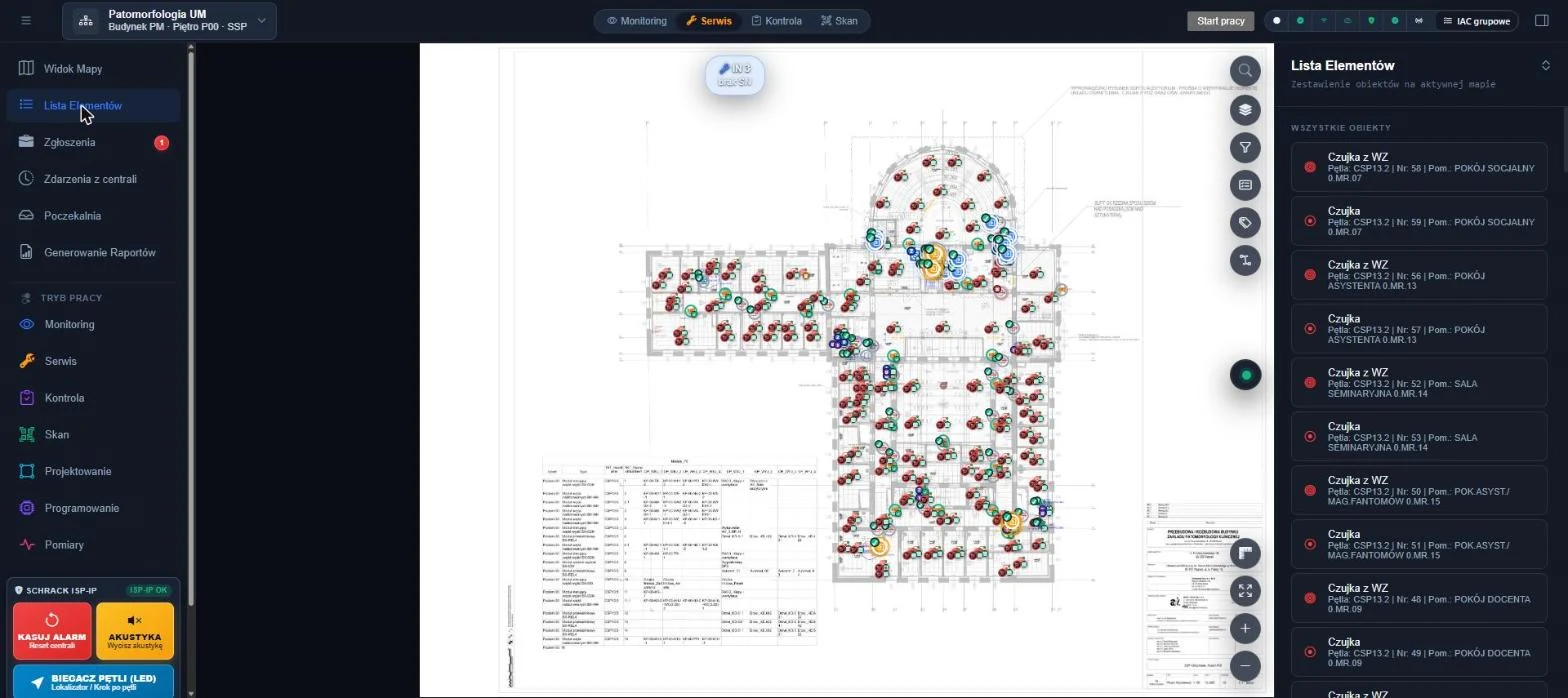

Lista elementów i wyniki testów systemu SSP
03

Rejestr prób

Cyfrowe wyniki prób czujek, ROP i sterowań wraz z datą, wykonawcą i załącznikami.

06 / Próby i dokumentacja

Przygotowanie obiektu do czynności kontrolno-rozpoznawczych PSP.

  1. Weryfikacja dokumentacji

    Porównujemy projekt uzgodniony przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych, scenariusz pożarowy, matrycę sterowań i stan powykonawczy.

  2. Próby czujek i ROP

    Uruchamiamy czujki dymem, właściwym aerozolem testowym albo testerem temperatury oraz sprawdzamy ręczne ostrzegacze pożarowe.

  3. Próby urządzeń wykonawczych

    Potwierdzamy działanie DSO, oddymiania, HVAC, wind, bram, drzwi i kontroli dostępu wraz z wymaganymi sygnałami zwrotnymi.

  4. Operat i dokumentacja

    Przygotowujemy dokumentację powykonawczą, protokoły prób, zestawienia urządzeń, deklaracje, schematy oraz operat wymagany dla danego zakresu inwestycji.

  5. Udział w czynnościach PSP

    Zapewniamy obsługę techniczną podczas prób prowadzonych w ramach czynności kontrolno-rozpoznawczych. Wynik czynności zależy od zgodności całego obiektu, nie wyłącznie od instalacji SSP.

Warto wiedzieć

Pytania, które słyszymy najczęściej

Pobierz pełną ofertę i cennik systemów pożarowych dla miasta Poznań (PDF)

Czy pętla klasy A działa po dwóch przerwach przewodu?

Nie należy przyjmować takiego założenia. Obustronne dołączenie chroni system przed pojedynczym uszkodzeniem. Dwie niezależne przerwy lub zwarcia mogą odciąć fragment pętli znajdujący się pomiędzy miejscami uszkodzeń.

Ile urządzeń można podłączyć do pętli X-LINE?

Technologia Integral X-LINE pozwala na maksymalnie 250 elementów i długość do 3500 m. Ostateczną liczbę i długość potwierdzamy bilansem prądowym, parametrami przewodów, rodzajem urządzeń i narzędziami projektowymi producenta.

Jak SSP współpracuje z DSO i automatyką budynku?

Centrala wykonuje matrycę przyczynowo-skutkową wynikającą ze scenariusza pożarowego. Może wyzwalać DSO, oddymianie, zatrzymanie HVAC, zjazd wind, zamknięcie bram oraz zwolnienie przejść ewakuacyjnych, jednocześnie kontrolując sygnały zwrotne.

Czy przygotowanie dokumentacji gwarantuje pozytywny wynik czynności PSP?

Nie. Przygotowujemy SSP, próby i dokumentację oraz uczestniczymy w czynnościach kontrolno-rozpoznawczych, ale rozstrzygnięcie PSP obejmuje zgodność całego obiektu z projektem, przepisami i warunkami ochrony przeciwpożarowej.
